КОМПАС-3D — это отечественная система проектирования трехмерных объектов, которая считается эталоном для многих предприятий и работников организаций, а также для сотен тысяч пользователей.

Купить КОМПАС-3D - получить большой набор возможностей, связанных с проектированием изделий основного и вспомогательного производств в таких промышленных отраслях, как машиностроение (сельскохозяйственное, химическое, транспортное, нефтегазовое, энергетическое и т.д.), авиастроение, приборостроение, судостроение, промышленное и гражданское строительство, вагоностроение, металлургия, станкостроение, товары народного потребления и т.д.

Актуальная версия программы: КОМПАС-3D v23

20 причин купить КОМПАС-3D:

• Репутация разработчика
• Популярность продукта
• Стоимость владения
• Импортонезависимость
• Льготное импортозамещение

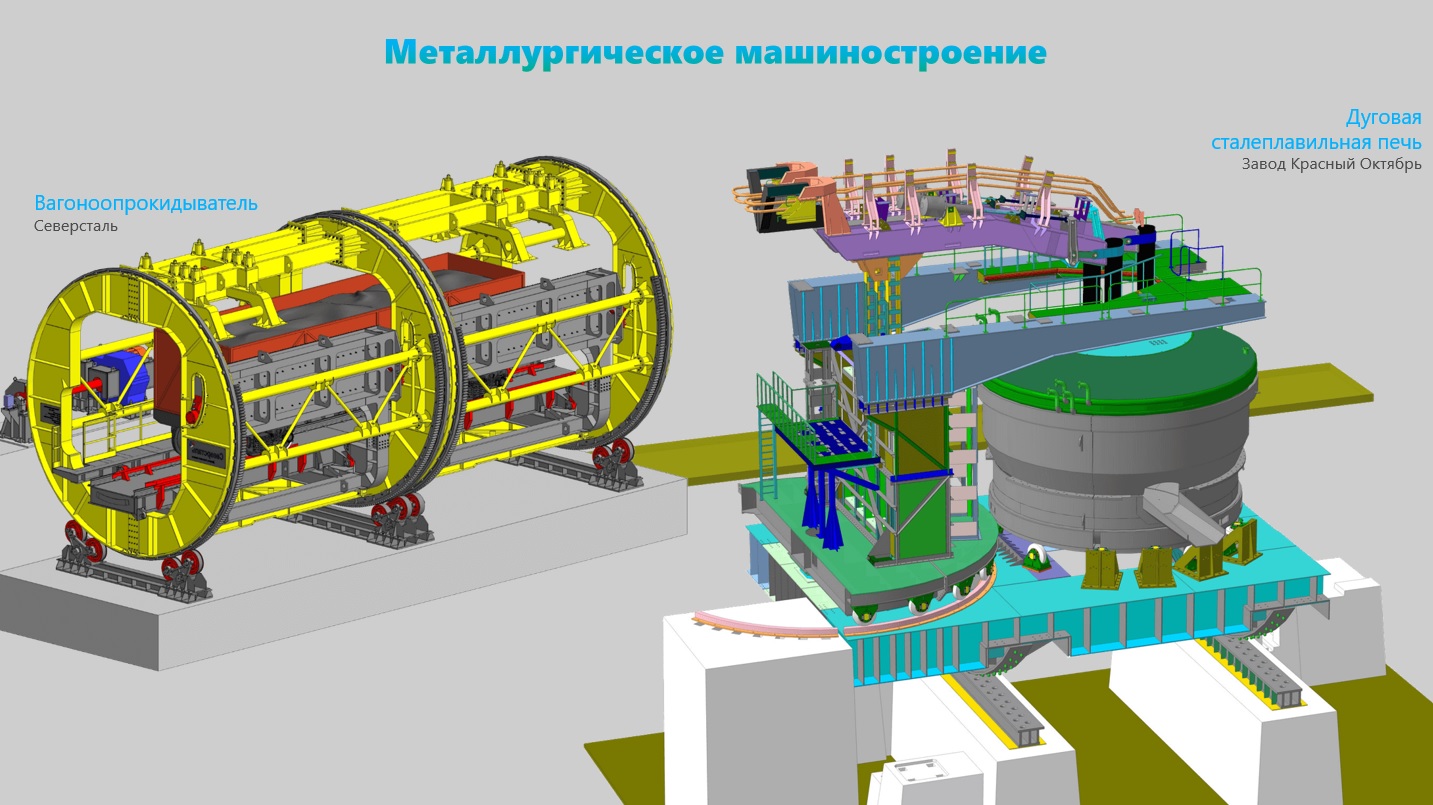

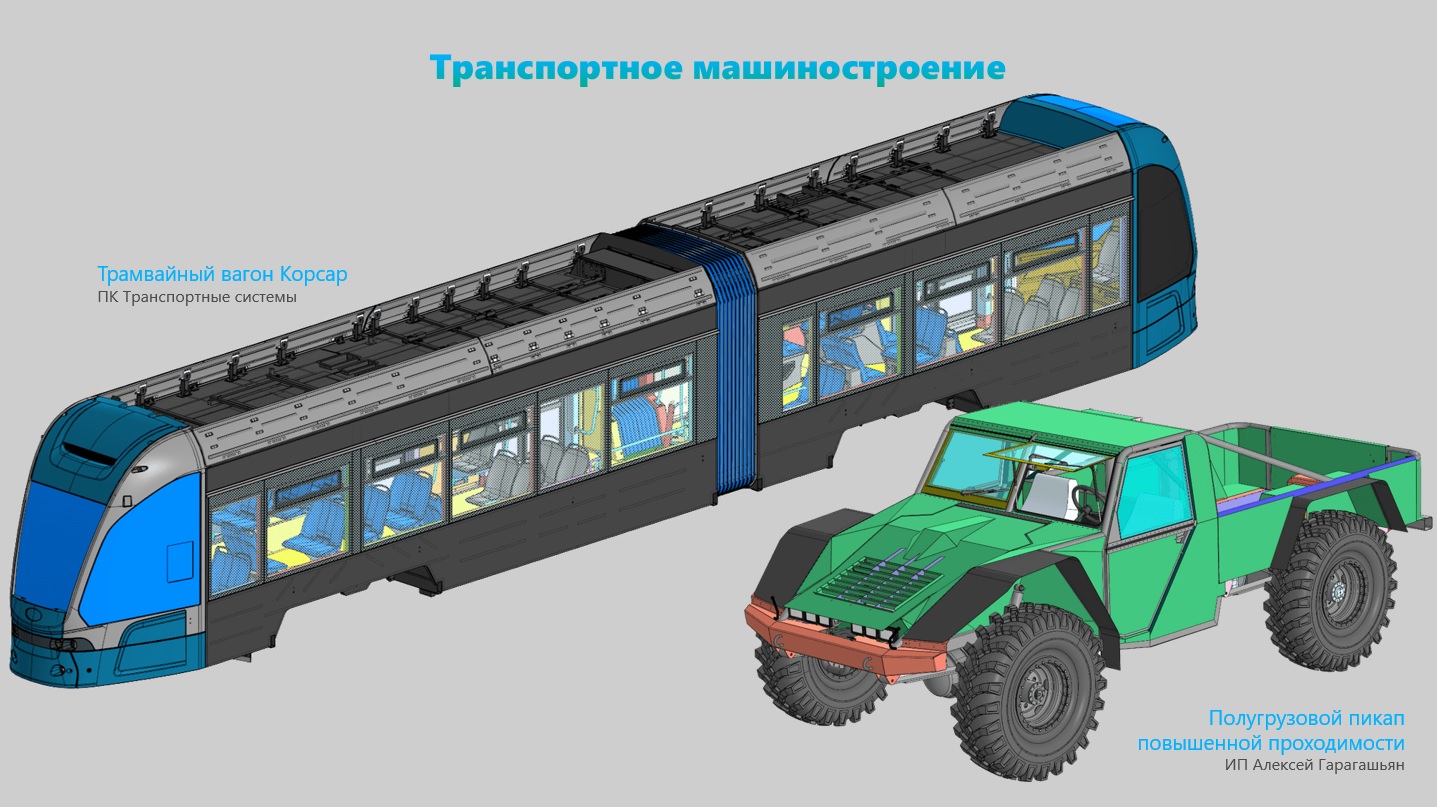

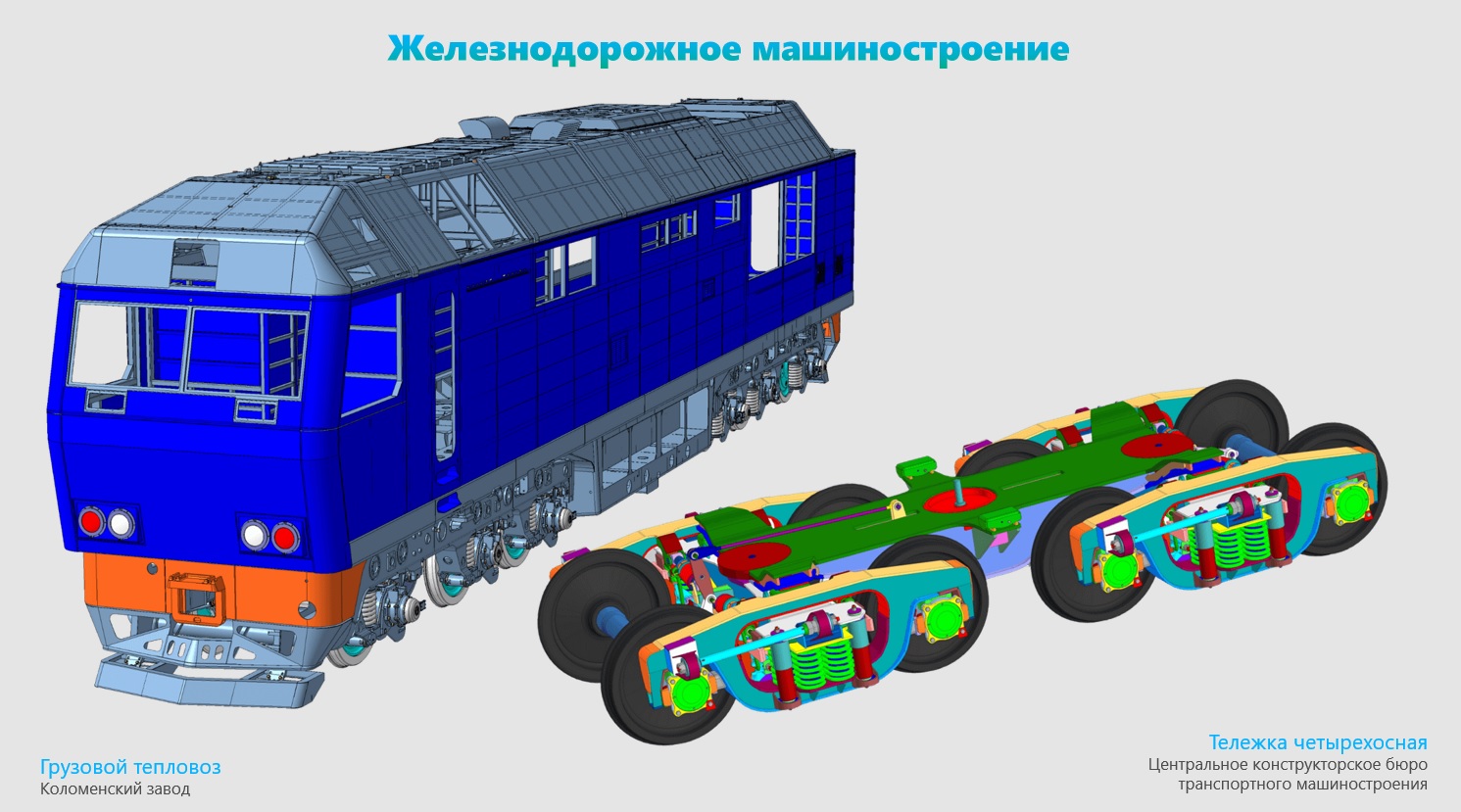

• Отраслевая направленность
• Удобство использования
• Простота освоения
• Быстродействие
• Динамика развития
• Поддержка имеющихся наработок
• Комплексная автоматизация
• Весь необходимый функционал для работы
• Возможность заниматься проектированием изделий любой сложности
• Доступно качественное оформление документации по ЕСКД или СПДС
• Встраивание в PLM-среду предприятия
• Реализована автоматизация отраслевых задач
• Бесплатная оперативная техническая поддержка
• Гибкая лицензионная политика
• Невысокие системные требования

Компоненты КОМПАС-3D:

• Система трехмерного моделирования деталей и сборочных единиц
• Чертежно-графический редактор (КОМПАС-График)
• Модуль проектирования спецификаций
• Текстовый редактор
• Приложения.

КОМПАС-3D - полностью импортонезависимая система

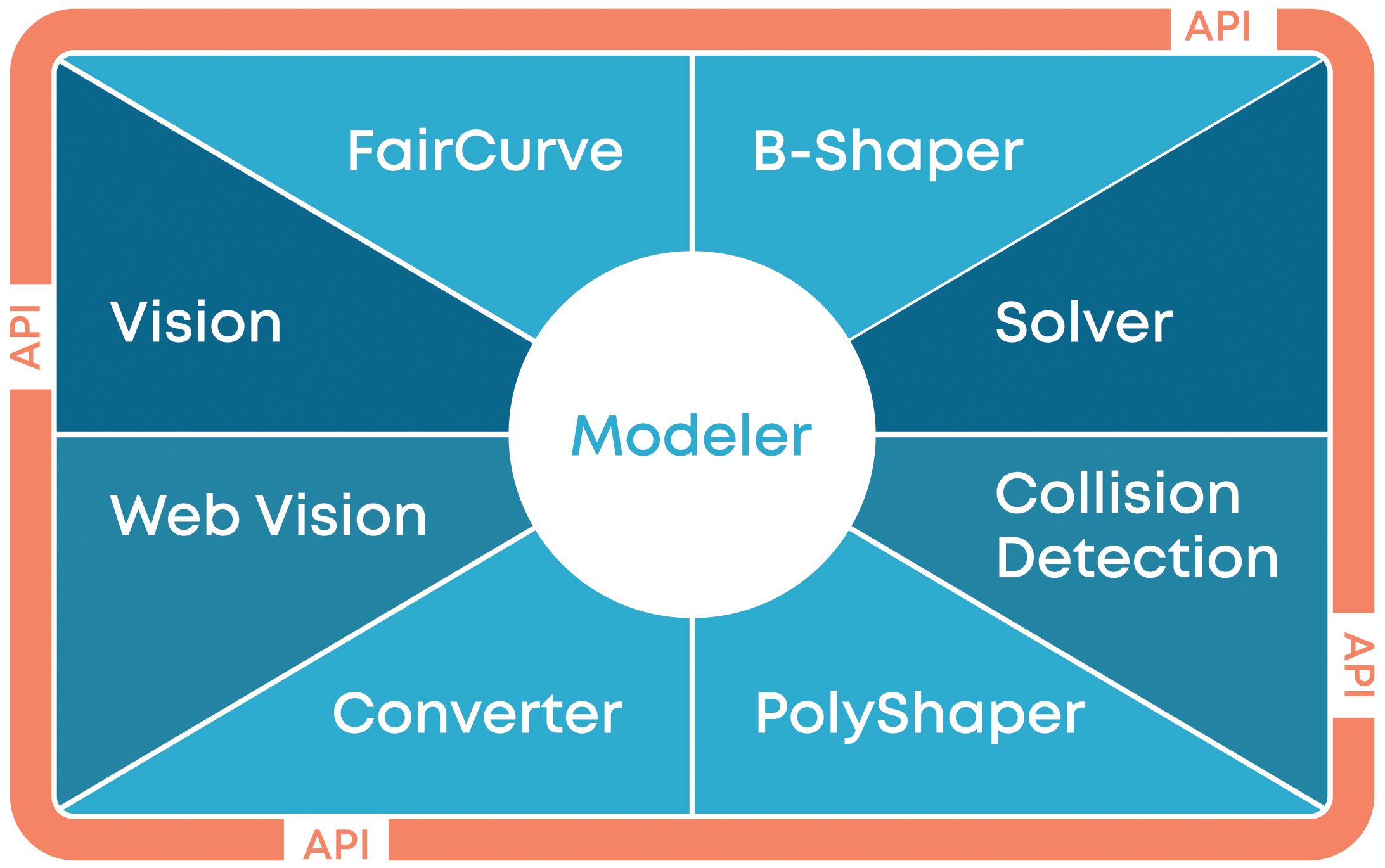

В основе системы КОМПАС-3D лежит геометрическое ядро C3D, произведенное в России (создано C3D Labs, дочерней компанией АСКОН), а также собственные программные технологии. Ядро C3D уже работает под управлением платформы Linux.

Выход нативной версии КОМПАС-3D под Linux запланирован в 2025 году, а приложений — в 2026. Однако уже сейчас существует ненативное решение — использование КОМПАС-3D в связке с приложением WINE@Etersoft от компании Этерсофт. Этот программный продукт обеспечивает полную поддержку работы КОМПАС-3D в следующих российских операционных системах: ОС Альт 8, 9, 10; Astra Linux Common Edition релиз «Орел» 2.12; Astra Linux Special Edition 1.7; РЕД ОС 7.3, 8.0; РОСА «ХРОМ» Рабочая станция 12; РОСА «ФРЕШ» 12.

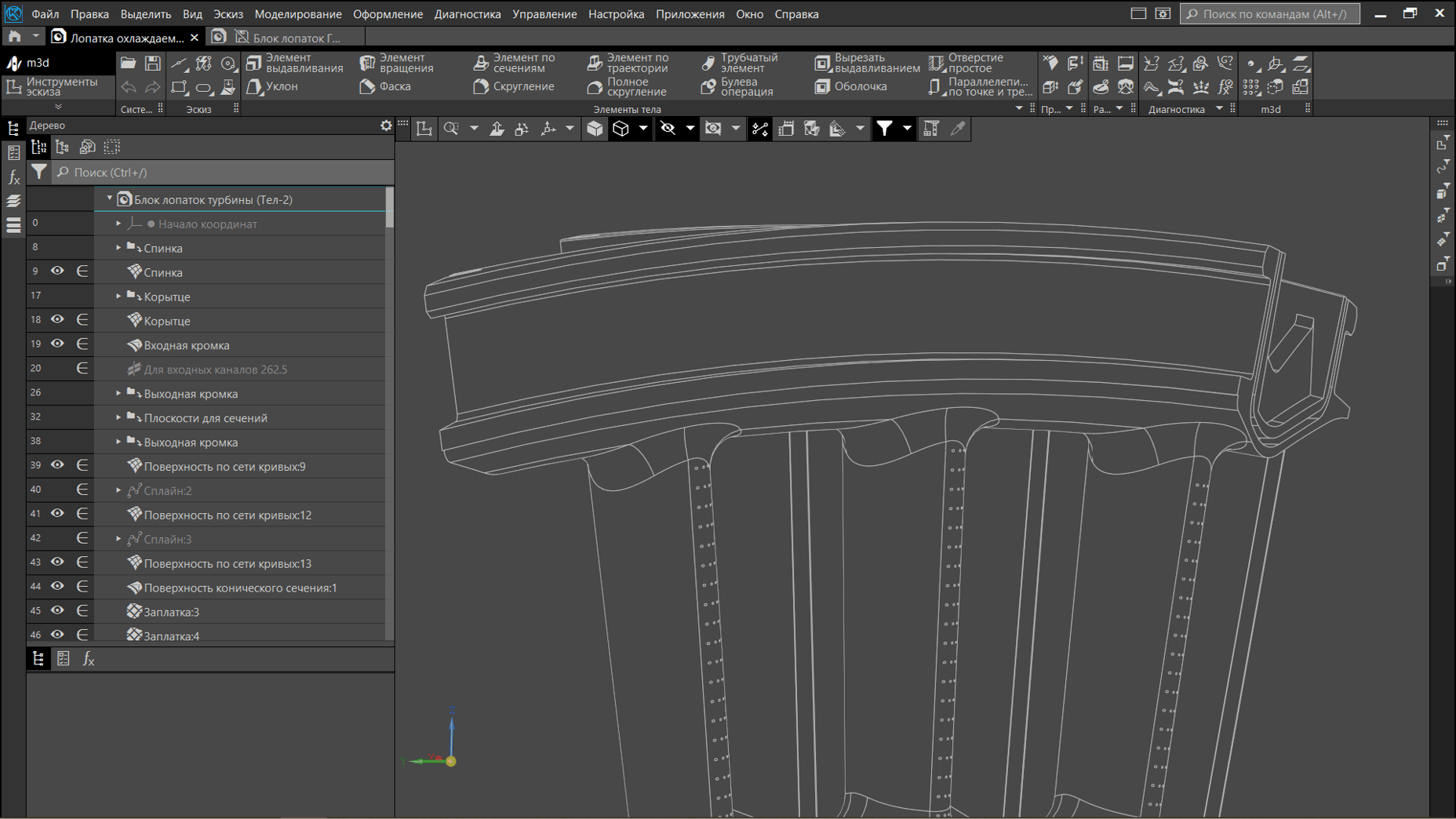

КОМПАС-3D – это современный настраиваемый интерфейс

Благодаря интерфейсу КОМПАС-3D cнижается нагрузка на зрение и сокращаются лишние действия, что помогает пользователю полностью сконцентрироваться на работе с документом.

Методики проектирования

Существуют два основных подхода к проектированию изделий — «снизу вверх» и «сверху вниз». В КОМПАС-3D эти подходы реализуются с помощью методик проектирования изделия. Например, для коллективного проектирования нового изделия средней или высокой сложности, большую часть компонентов которого предстоит разработать «с нуля», наиболее оптимальной будет методика «Сверху вниз с предварительной компоновкой». К основным преимуществам применения данной методики относится организация параллельной разработки изделия несколькими исполнителями, а также значительное сокращение времени на внесение изменений в проект.

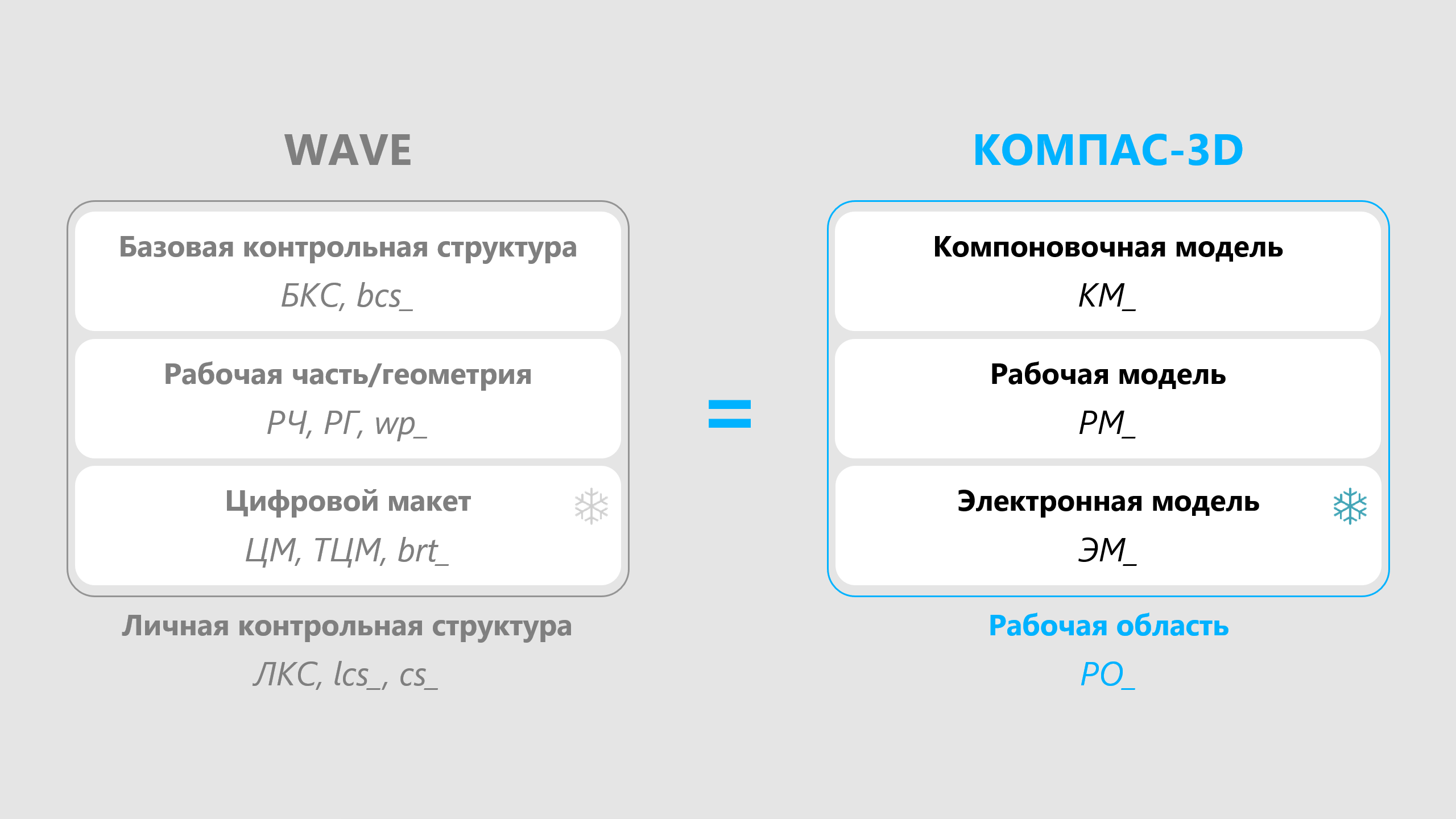

КОМПАС-3D также поддерживает методику нисходящего коллективного проектирования изделий и содержит инструменты, аналогичные технологии WAVE: копирование геометрических объектов с «заморозкой» ассоциативной связи, отслеживание и управление изменениями в процессе коллективной работы, компоновочная геометрия и др.

Основные виды трёхмерного моделирования в КОМПАС-3D:

• твердотельное — за счет операций формообразующих (выдавливания, вращения, по сечениям и др.) и формоизменяющих (фасок, скруглений, отверстий, уклонов и др.);

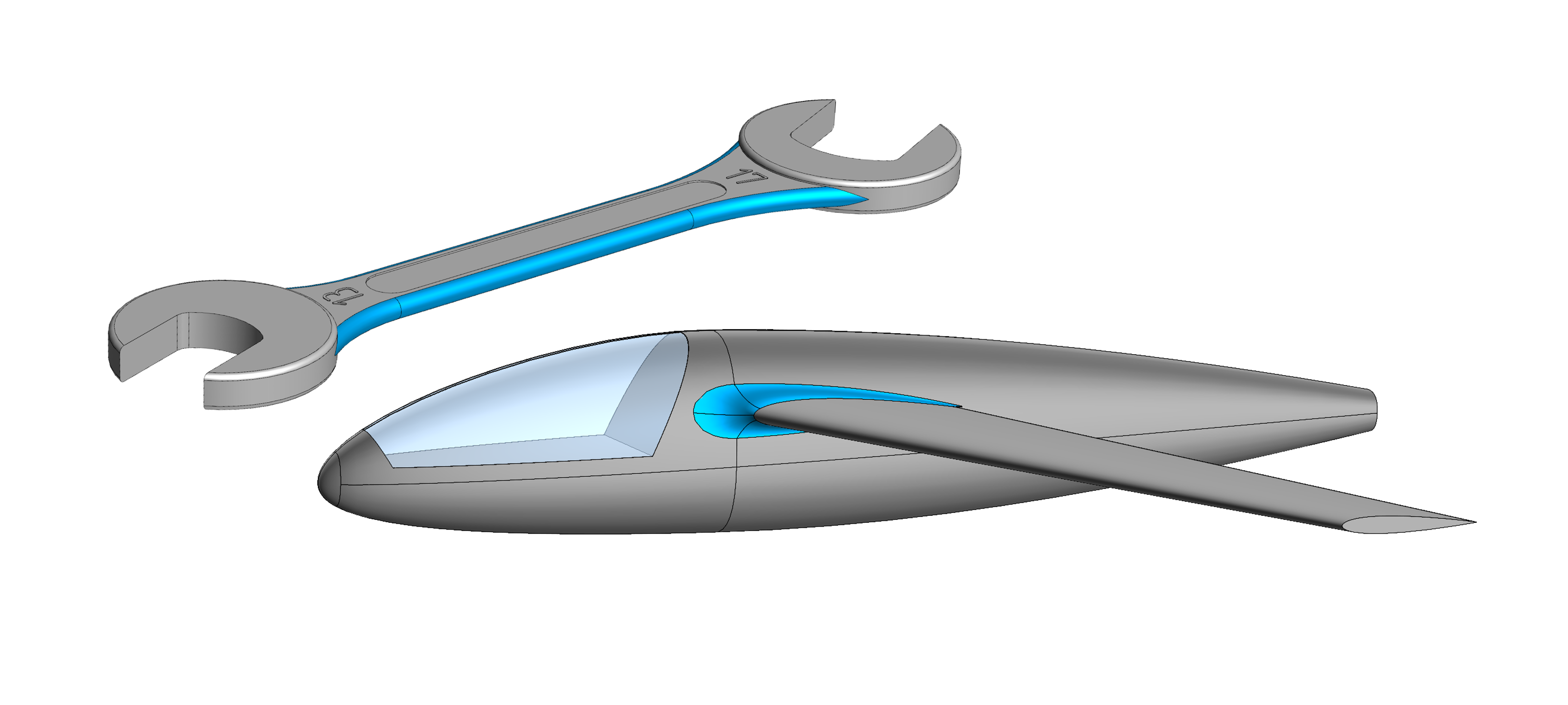

• поверхностное — получение геометрии модели на основе поверхностей (линейчатых, конического сечения, по сети кривых или точек, по траектории и др.);
• листовое — моделирование листовых деталей методом гибки или штамповки с дальнейшим получением «развертки»;
• объектное — моделирование сборочных единиц с использованием готовых типовых отраслевых деталей (крепежа, кабельных каналов, шлангов, металлоконструкций и др.).

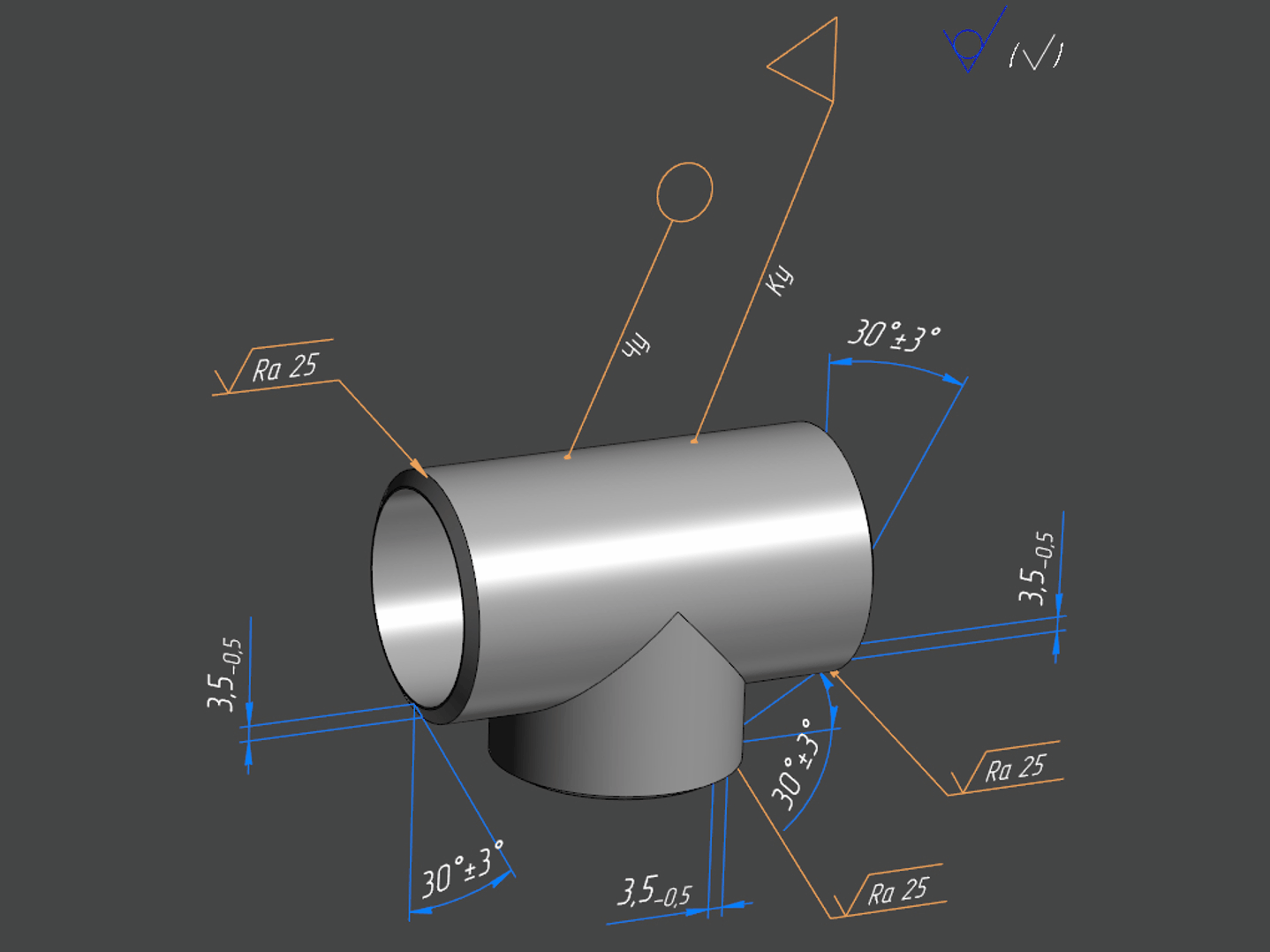

КОМПАС-3D. Поддержка ГОСТ 2.052-2021 «Электронная модель изделия»

Эта функция позволяет отказаться от использования других программ для работы с электронным чертежом изделия. КОМПАС-3D уже содержит инструменты создания в 3D-модели необходимых и достаточных данных для ее производства: размеры, элементы обозначения (осевые линии, резьбы, базы, допуски форм и т. д.), технические требования, неуказанная шероховатость.

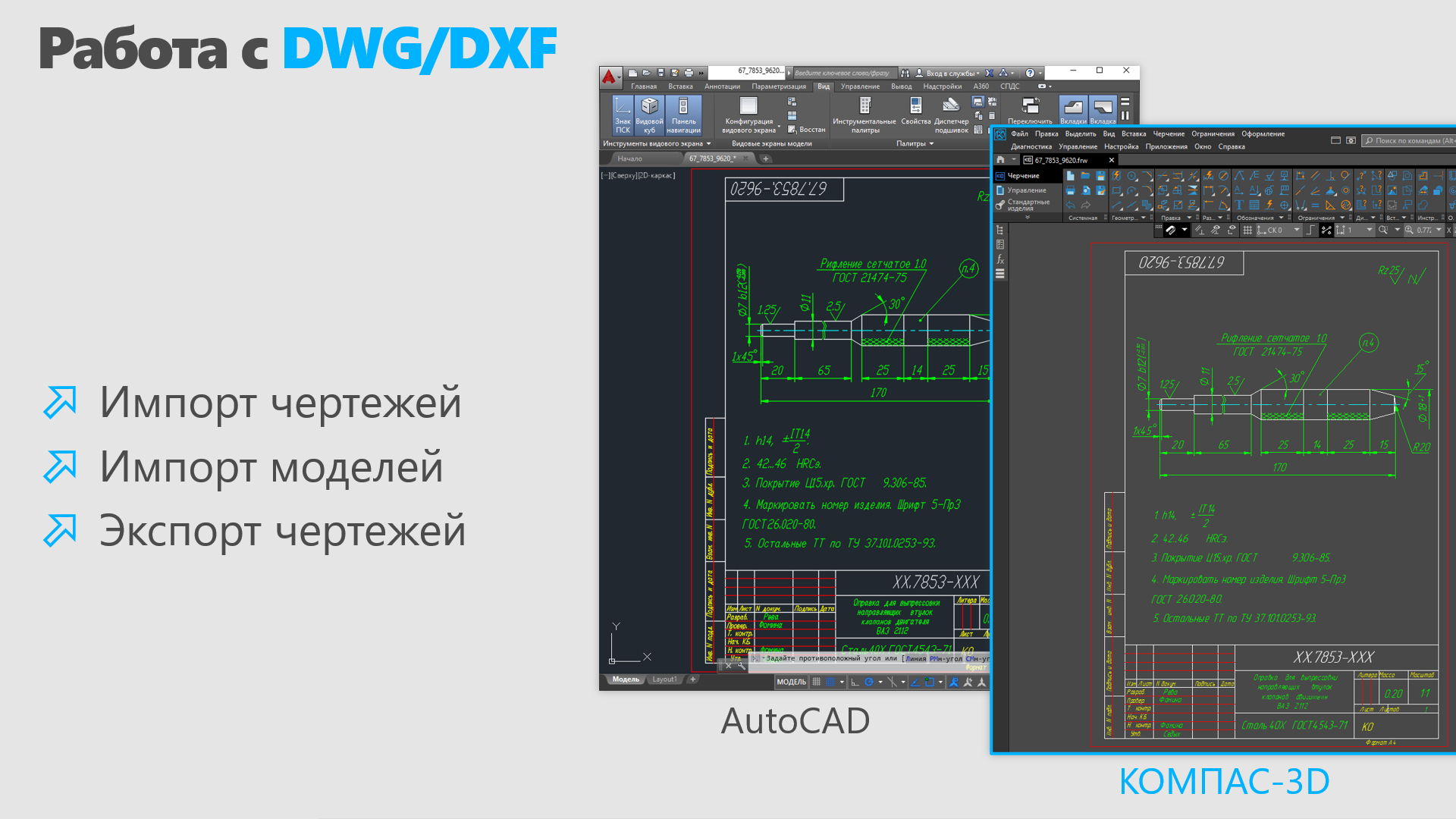

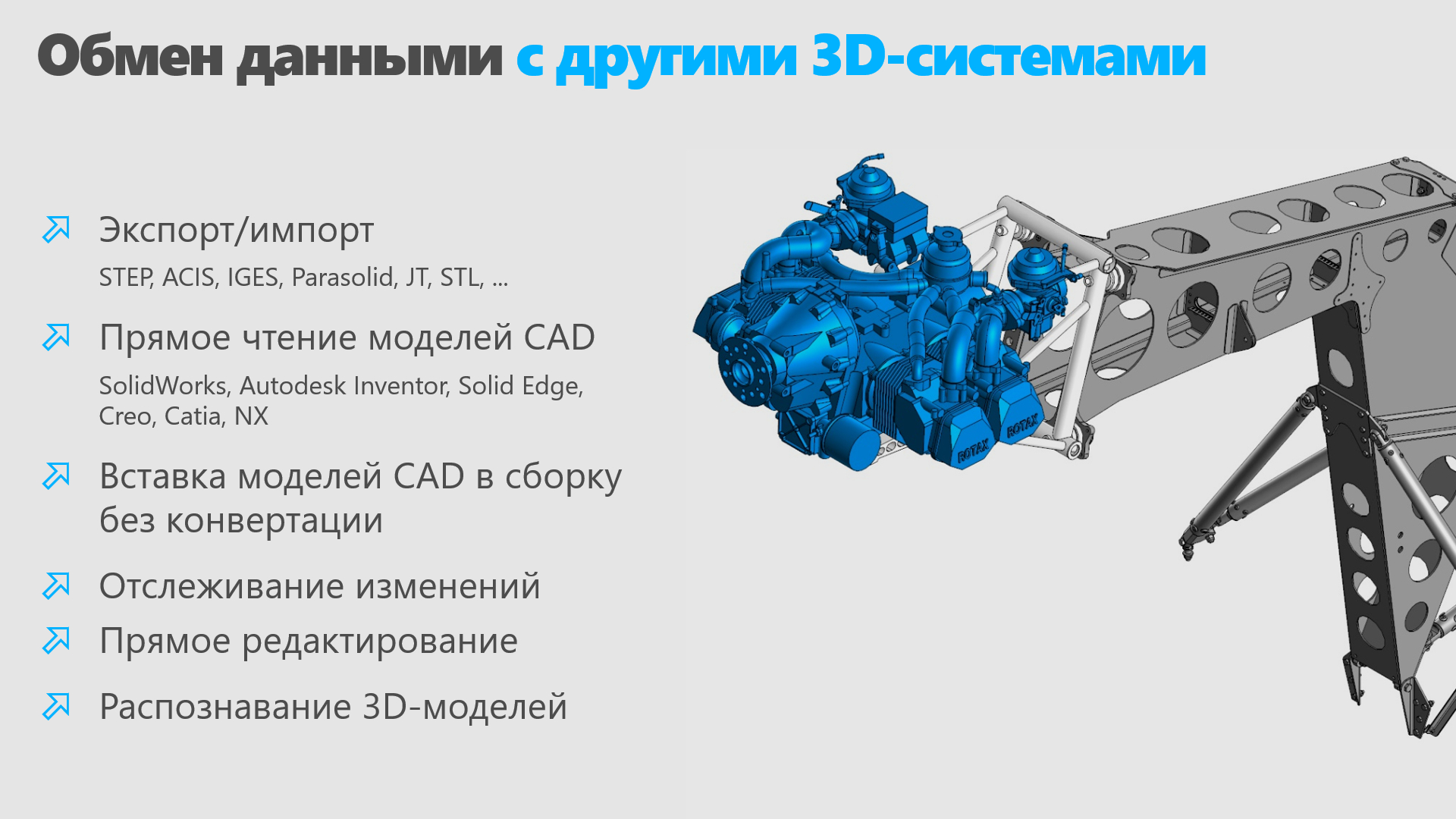

КОМПАС-3D. Обмен данными с другими САПР

Покупая систему КОМПАС-3D, вы получаете возможность совершать обмен информацией с другими CAD-системами:

• экспорт и импорт (с последующим редактированием) 3D-геометрии и данных о модели через форматы STEP, ACIS, IGES, Parasolid и др.;
• экспорт и импорт (с последующим редактированием) 2D-геометрии через форматы DWG и DXF;
• прямой импорт (с последующим редактированием) файлов наиболее распространенных CAD-систем (SolidWorks, Autodesk Inventor, Solid Edge, Creo, NX, Catia).

Расчеты и анализ в КОМПАС-3D

Приобретение КОМПАС-3D позволяет выполнять следующие инженерные расчеты:

• расчет массо-центровочных характеристик (2D/3D)
• расчет пружин и механических передач (2D/3D)
• динамический анализ поведения механизмов (3D)
• экспресс-анализ прочности (3D)
• топологическая оптимизация изделия (3D)
• геометрическая оптимизация (3D)
• анализ течения жидкости и газа (3D)
• анализ теплопроводности и естественной конвекции (3D)
• расчет размерных цепей (2D)

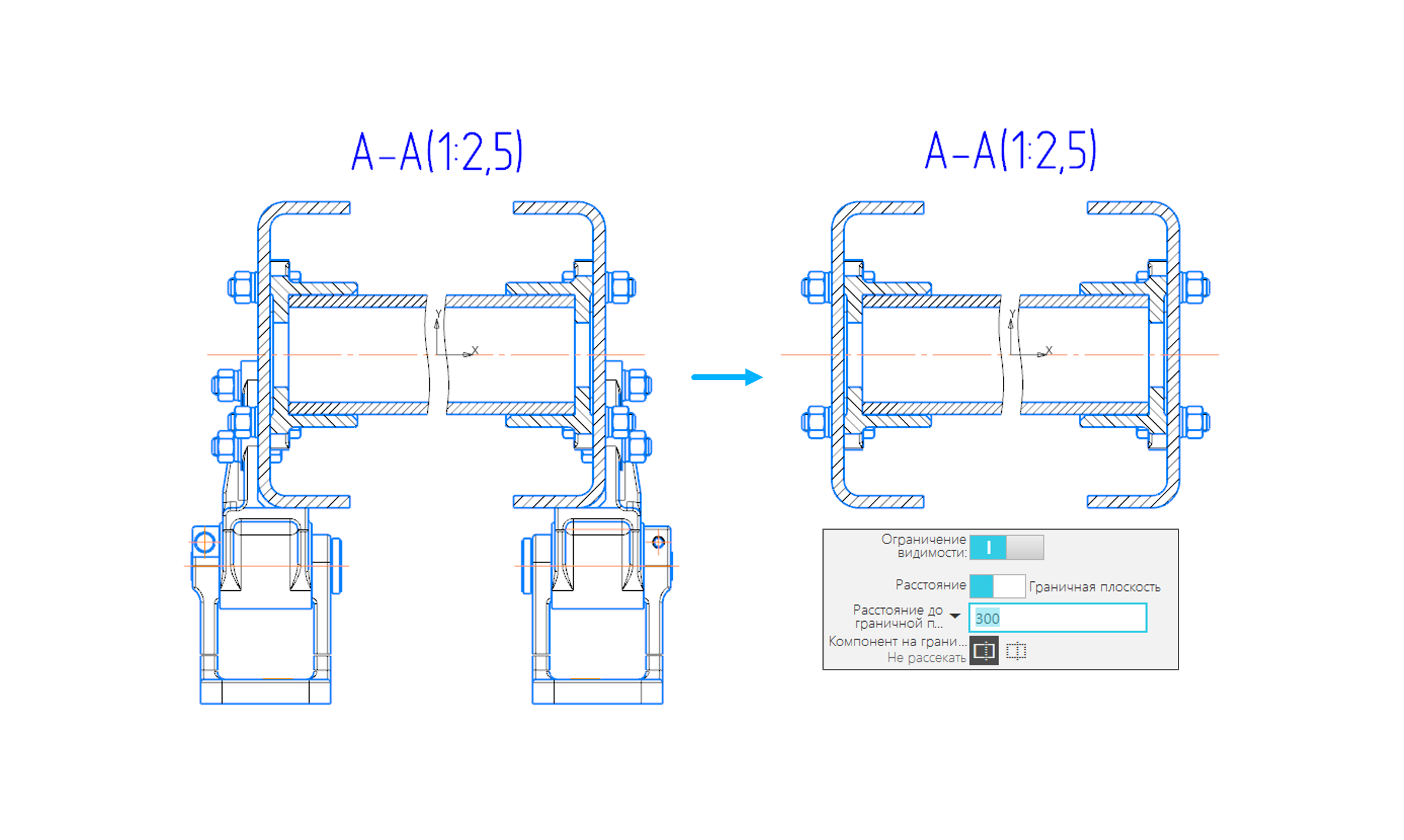

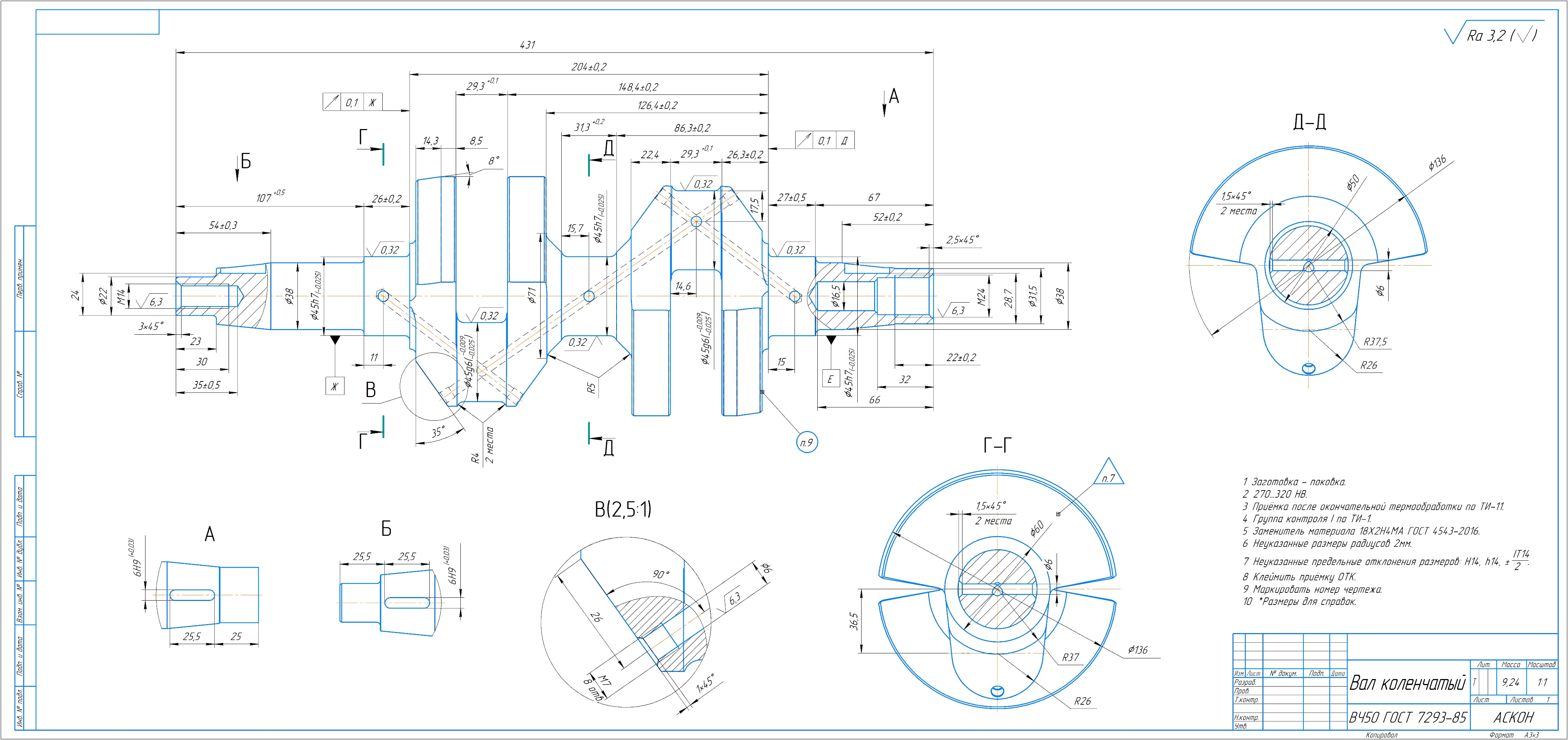

Качественное оформление конструкторской и проектной документации в КОМПАС

Одно из главных преимуществ покупки КОМПАС-3D — это возможность оформления документации в полном соответствии с правилами ЕСКД или СПДС. Замечена определенная закономерность: пользователи других CAD-систем, выполняя 3D-модели изделий в своей САПР, предпочитают чертежи, спецификации, схемы и ведомости делать в в КОМПАС-3D.

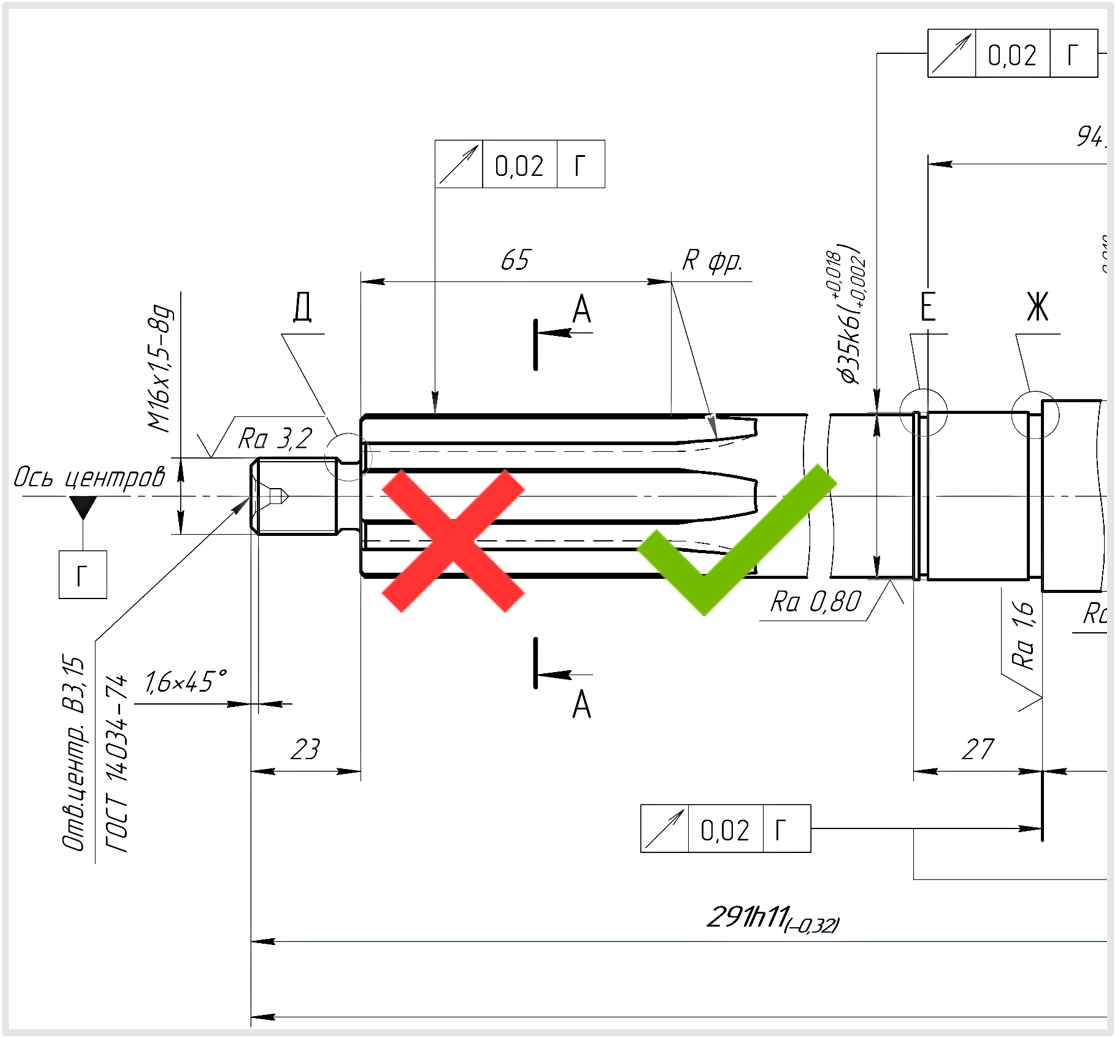

Поиск и исправление ошибок в чертежах и 3D-моделях Компас

Одним из преимуществ системы КОМПАС-3D является наличие проверок документов на соответствие стандартам оформления по ЕСКД (например, размещение текста или допустимое расстояние между размерными линиями), а также проверки моделей на технологичность (например, расположение отверстий или разрешенные значения шероховатости).

Всего доступно около 200 различных проверок, которые улучшат качество разрабатываемых моделей и документации и помогут исправить ошибки до передачи изделия в производство.

Производительность

Создавать изделия любой сложности стало возможным, благодаря реализованной в 2018 году концепции быстродействия КОМПАС-3D. Однако работы над производительностью системы продолжаются и по сей день, поэтому каждая новая версия будет быстрее предыдущей. На данный момент ускорено более 50 процессов, внедрены специальные приёмы работы с большими сборками, используются необходимые ресурсы аппаратной части (процессоров, видеокарт).

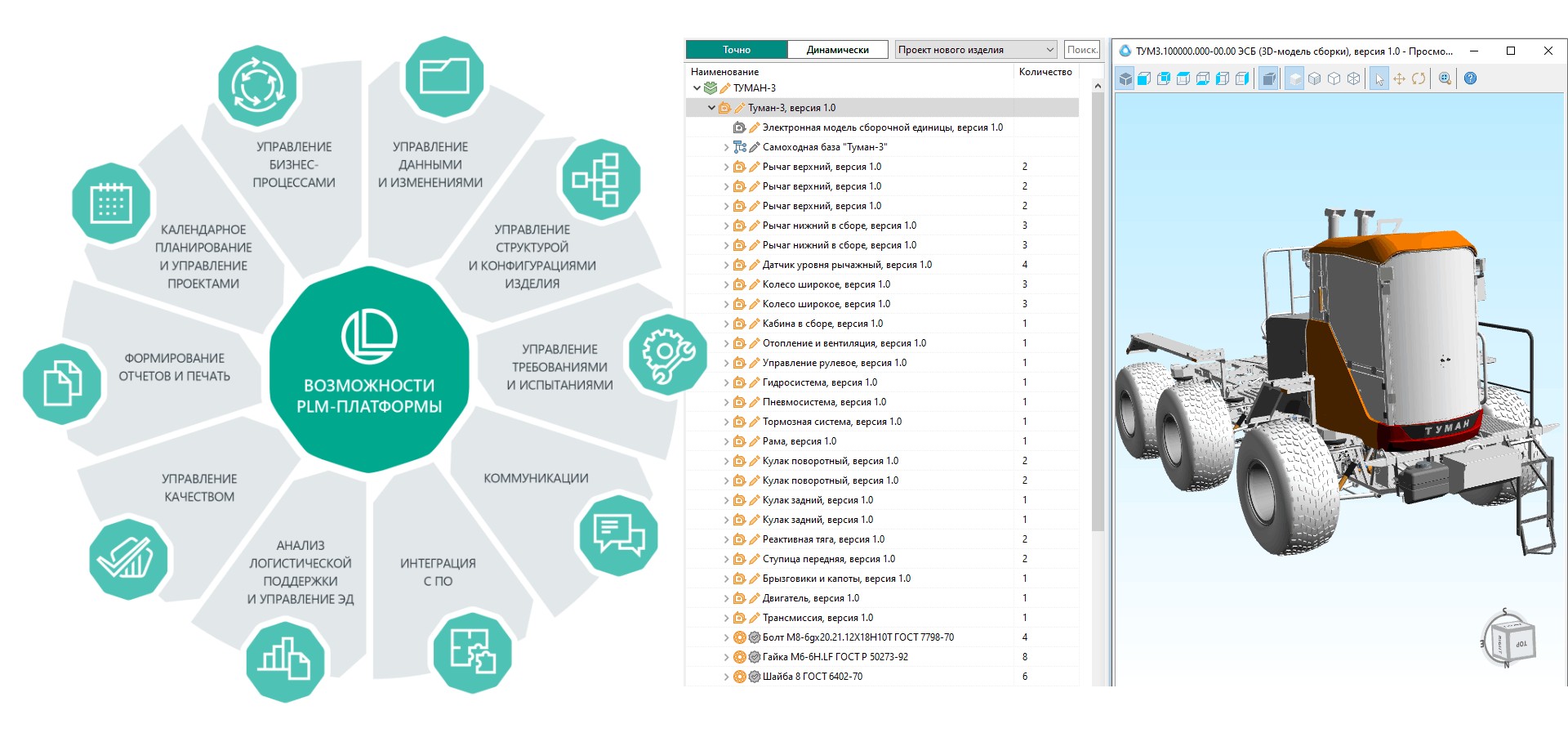

Интеграция с системами управления жизненным циклом изделия в КОМПАС

После завершения проектирования жизненный цикл изделия (ЖЦИ) продолжается этапами технологической подготовки производства, испытания, изготовления, эксплуатации изделия и т. д. Для автоматизации этих этапов необходима система управления ЖЦИ, система PLM-класса. КОМПАС-3D содержит необходимые инструменты для встраивания (интеграции) в любые существующие PLM-среды.

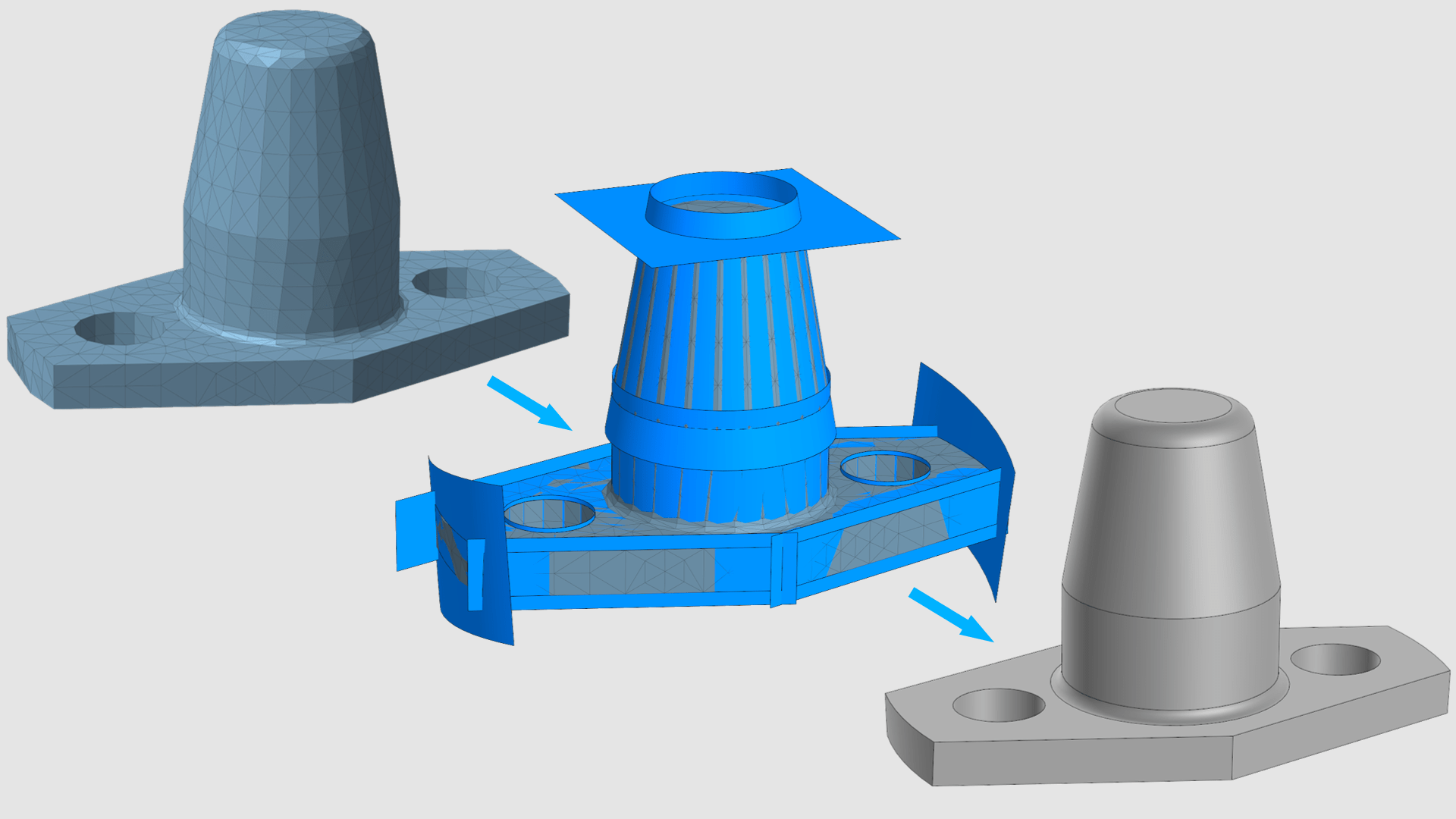

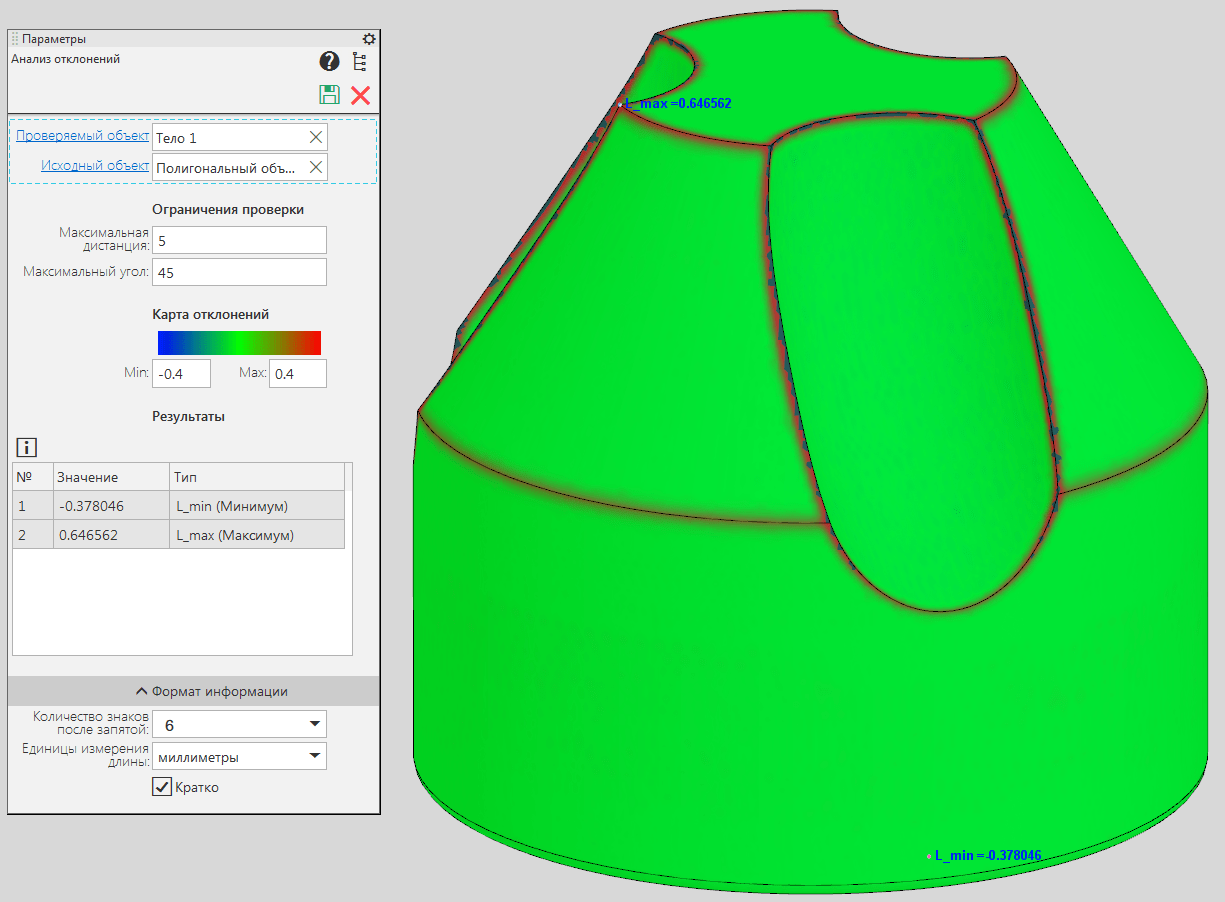

Реверс-инжиниринг

Возможности КОМПАС-3D по работе с данными 3D-сканирования:

• импорт данных через форматы STL, OBJ, JT с получением полигонального 3D-объекта
• импорт облака точек (до 10 тыс. шт.) в формате TXT с получением сплайновой поверхности
• построение кривой пересечения набора поверхностей полигонального объекта с плоскостью
• преобразование группы «полигонов» в поверхность различных форм — плоскую, цилиндрическую, коническую, сферическую, тороидальную, сплайновую
• указание направляющего объекта и корректировка числовых параметров новых поверхностей, создаваемых на основе полигонов
• анализ отклонения полигонального объекта от тела, поверхности или грани.

Динамика развития

За последние годы разработчики КОМПАС-3D ускорили темпы развития продукта — теперь в рамках одной версии реализуется в 3 раза больше новинок, чем раньше. В течение пяти лет появилось около 500 новинок, большинство из которых были разработаны на основе предложений пользователей.

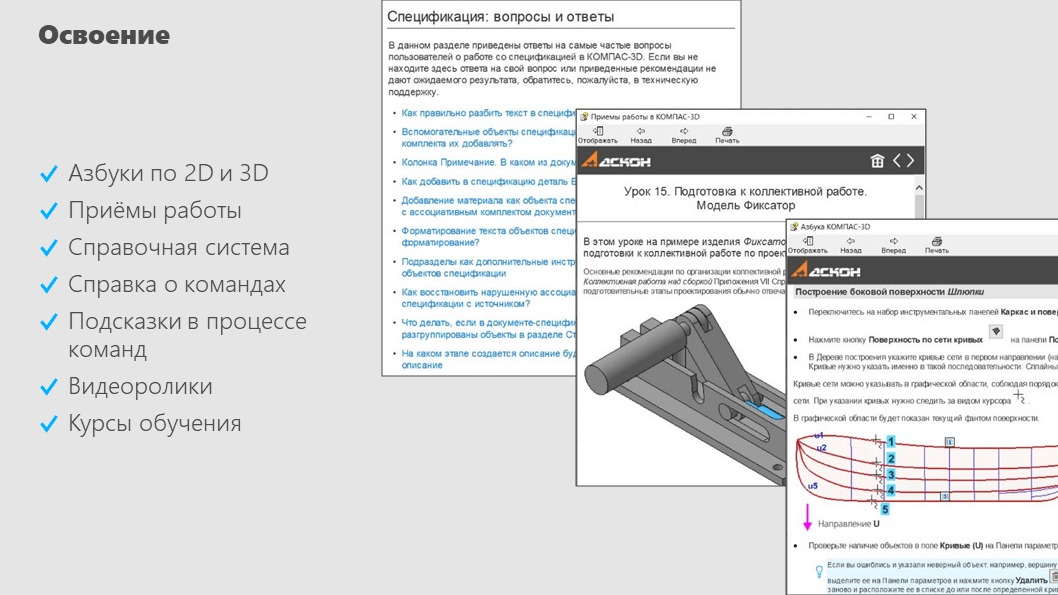

Освоение

Пройдите базовый курс обучения в офисах компании АСКОН. Для самостоятельного изучения воспользуйтесь интерактивными азбуками по 2D и 3D, приёмами работы, справочной системой, подсказками в процессе команд.

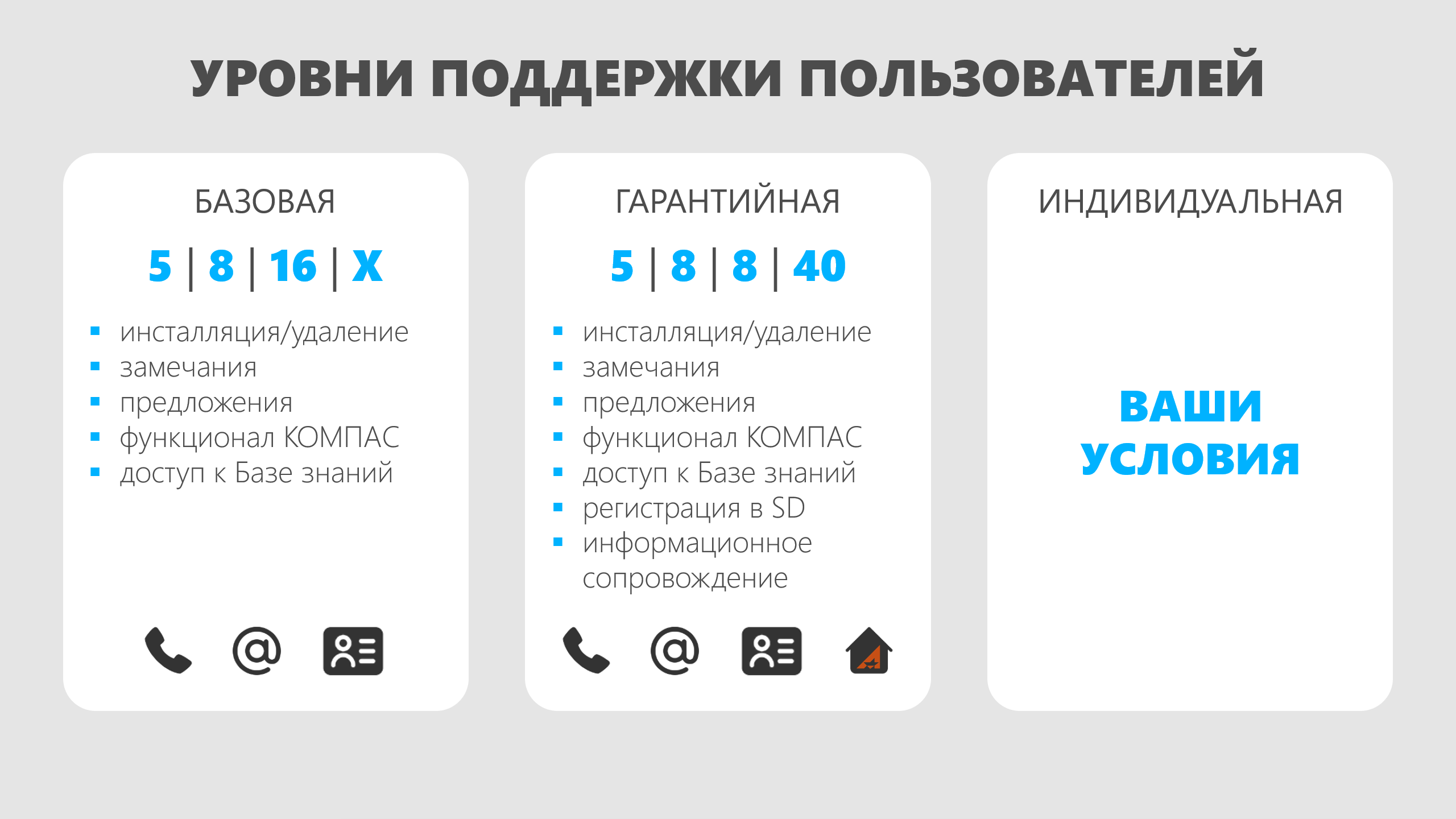

Поддержка

Отработку предложений и любых инцидентов по продукту ведет Служба технической поддержки АСКОН. Техническое сопровождение всех лицензионных пользователей КОМПАС-3D предоставляется бесплатно через Личный кабинет сайта технической поддержки.

Ещё один канал помощи — это сообщество пользователей КОМПАС-3D. Вы можете обратиться по самым разным вопросам о продукте в Форум пользователей ПО АСКОН или социальные сети.

Системные требования КОМПАС-3D

Актуальная версия: v23

КОМПАС-3D предназначен для использования на персональных компьютерах, работающих под управлением русскоязычных (локализованных) либо корректно русифицированных 64-разрядных версий операционных систем, обновленных до актуального состояния: MS Windows 11, 10, 8.1*, 7 SP1* (поддержка ограничена).

На компьютере должен быть установлен Microsoft .NET Framework версии 4.8 или выше.

В Windows 7 следует использовать тему Aero.

* – не поддерживается Строительной конфигурацией

Совместим с помощью WINE@Etersoft с:

• АЛЬТ 8, 9 и 10
• AstraLinux CE 2.12
• AstraLinux SE 1.7
• РЕД ОС 7
• Ubuntu 18.04, 20,04 и 22.04
• Debian 10 и 11
• Mint 19 и 20
• ROSA Хром Desktop 12
• ROSA Fresh Desktop 12

Содержит:

• КОМПАС-График

Интегрируется с:

• Компаньон-Интегратор
• ПОЛИНОМ:MDM
• Справочник Стандартные Изделия
• ADEM CAM для КОМПАС-3D
• ESPRIT
• ЛОЦМАН:PLM
• QiBox
• Классификатор ЕСКД
• Справочник Материалы и Сортаменты
• KompasFlow
• APM FEM
• Справочник Стандартные Изделия: Крепеж 2D и 3D
• Справочник Стандартные Изделия: Детали, узлы и конструктивные элементы 2D и 3D
• Cправочник Стандартные Изделия: Электрические аппараты и арматура 3D
• Справочник Стандартные Изделия: Дизайнер моделей
• Материалы и Сортаменты: сервер

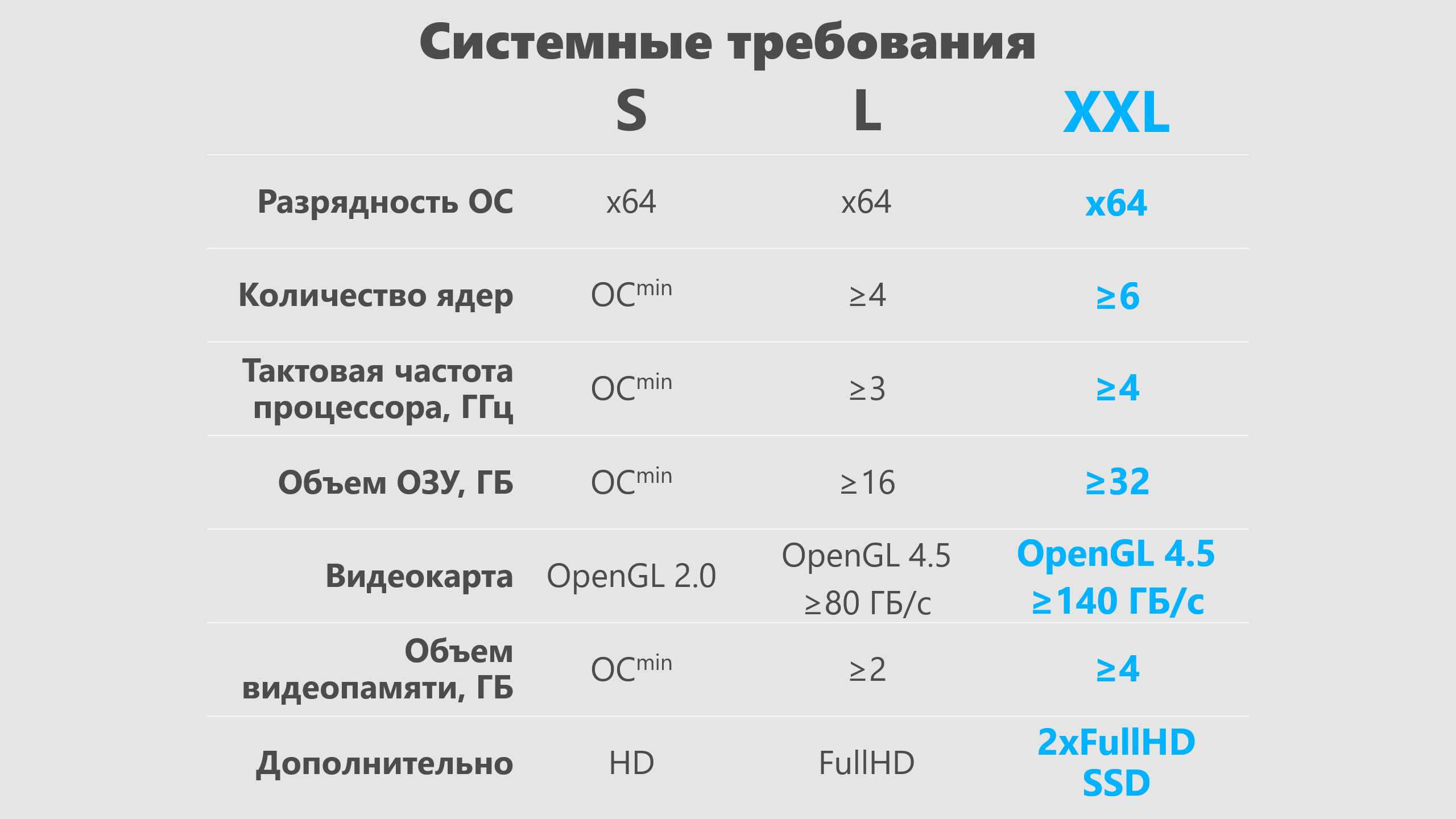

Требования к аппаратному обеспечению

Минимальные:

• процессор с поддержкой инструкций SSE2 и AVX
• видеокарта с поддержкой OpenGL 2.0
• остальные параметры минимально возможной конфигурации компьютера для установки и запуска КОМПАС-3D определяются минимальными системными требованиями для соответствующих операционных систем

Рекомендуемые:

• многоядерный процессор (4 ядра и больше) с тактовой частотой 3 ГГц и выше
• 16 ГБ оперативной памяти и более
• видеокарта с поддержкой OpenGL 4.5, с 4 ГБ видеопамяти и более, пропускная способность видеопамяти — 140 ГБ/с и более
• монитор с разрешением 1920х1080 пикселов или более

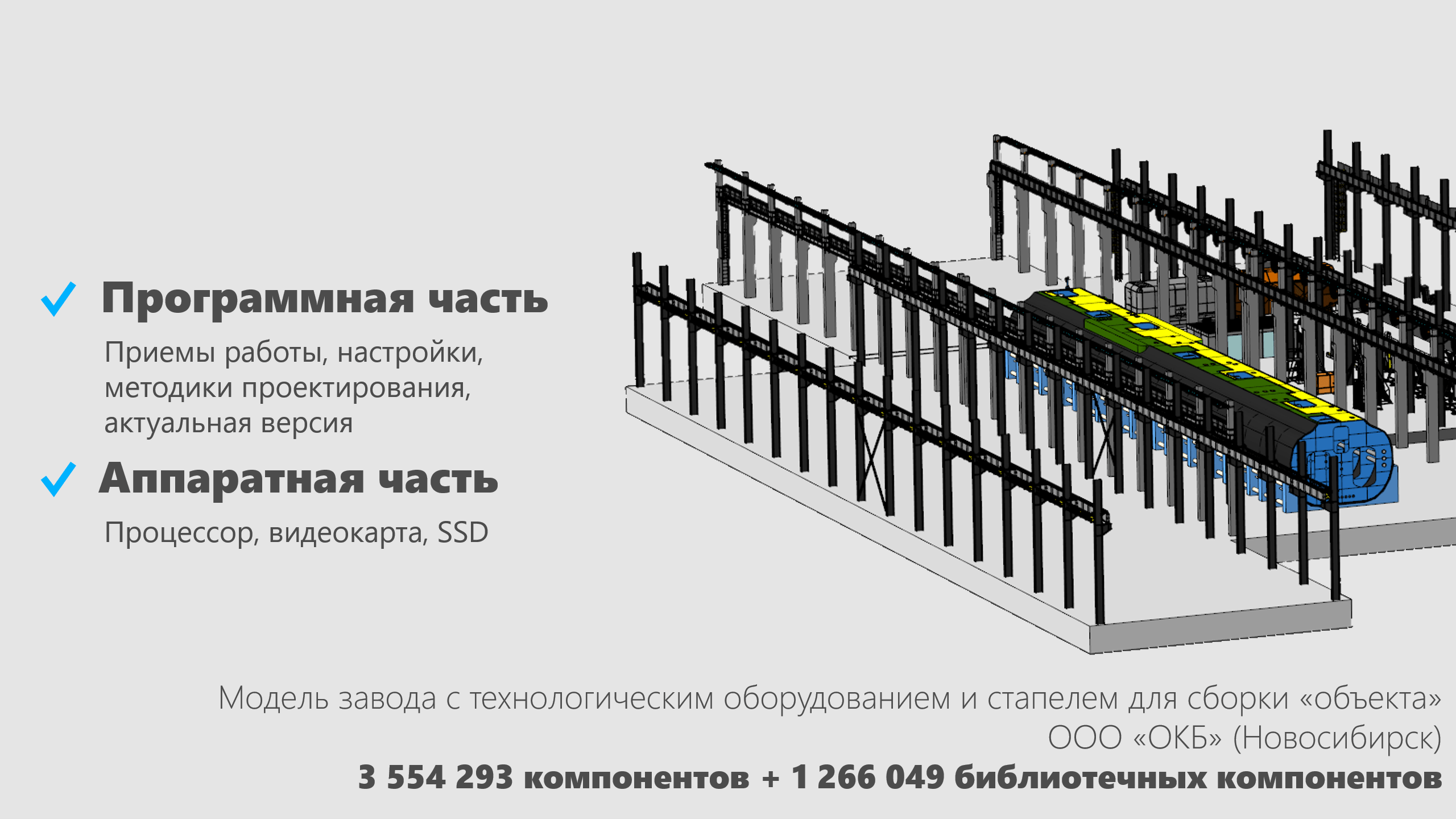

Для работы с большими сборками:

• многоядерный процессор (6 ядер и больше) с максимально возможной тактовой частотой (4 ГГц и выше)
• 64 ГБ оперативной памяти и более
• видеокарта с поддержкой OpenGL 4.5, с 8 ГБ видеопамяти и более, пропускная способность видеопамяти — 250 ГБ/с и более
• монитор с разрешением 1920х1080 пикселов или более
• твердотельный накопитель (SSD) в качестве места установки операционной системы, КОМПАС-3D и хранилища КОМПАС-документов

Лицензирование КОМПАС

Виды лицензий КОМПАС

По типу лицензий:

• Локальные. Лицензия может быть использована только на том компьютере, где установлена программа.
• Сетевые (плавающие). Лицензию может забирать любой компьютер, находящийся в сети.

Стоимость сетевых и локальных лицензий одинакова, за исключением КОМПАС-Строитель.

По типу защиты:

• Аппаратная защита. Лицензия прописывается на USB-ключ, который можно установить на любой компьютер.
• Программная защита. Лицензия привязывается к конкретной машине.

В одной локальной сети могут работать один или несколько ключей защиты разных типов.

Ключи защиты - программные и аппаратные - входят в стоимость базовых продуктов и отдельно не указываются.

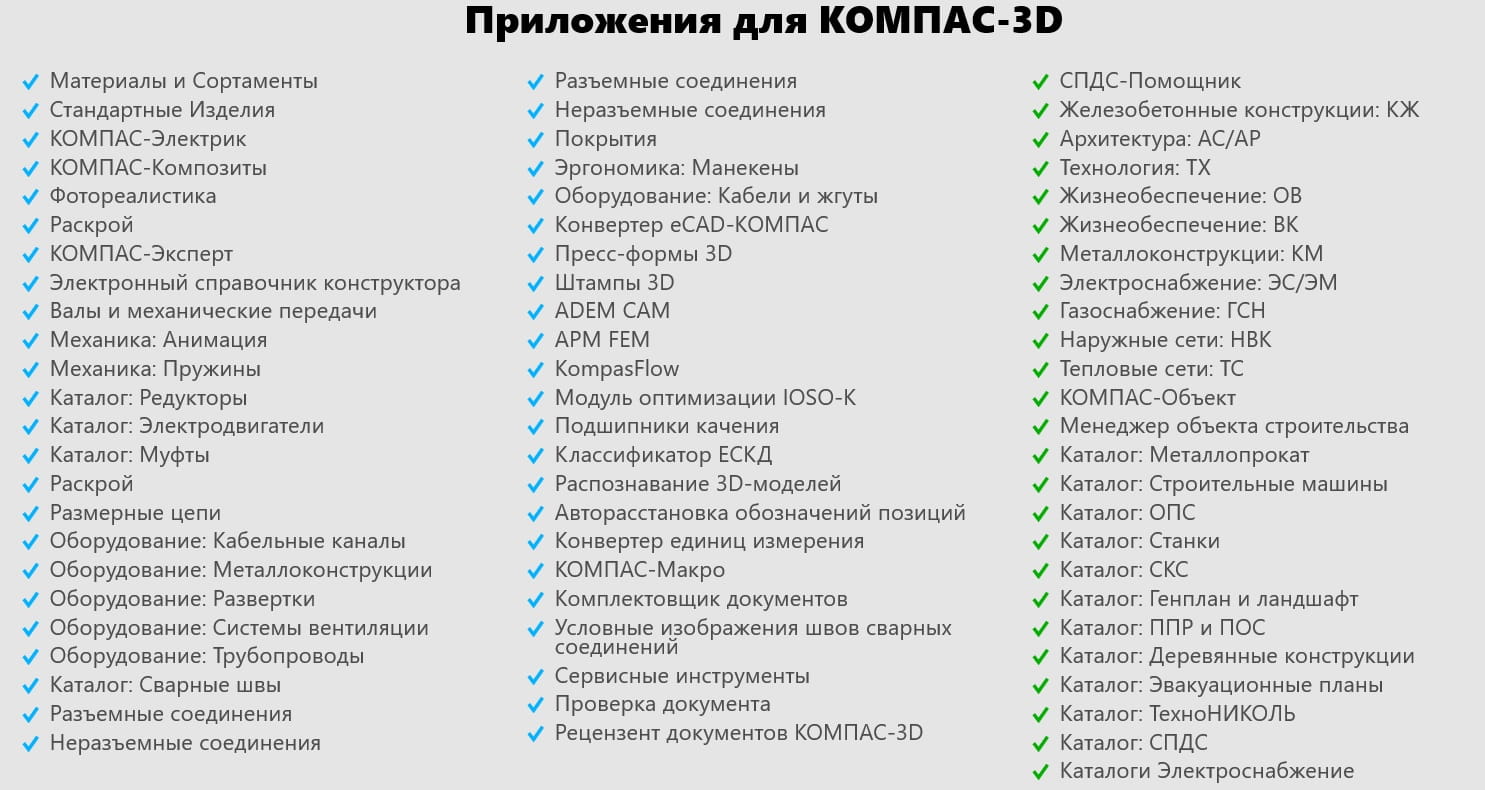

Приложения и библиотеки КОМПАС

Лицензии на приложения и библиотеки для КОМПАС прописываются на тот же ключ.

Срок действия лицензий КОМПАС

Для приобретения доступны как бессрочные, так и временные лицензии КОМПАС.

Обновление КОМПАС

При покупке обновлений обновленные лицензии можно прошить на существующий ключ. При необходимости замены ключа его можно купить отдельно.

Перенос лицензий между ключами

Перенос лицензий между ключами возможен при условии технической возможности. Основные ограничения: несовместимость версии ПО с версией ключа, превышение емкости ключа. В общем случае перенос лицензий осуществляется дистанционно и является бесплатным для заказчика.

Как сэкономить при покупке КОМПАС-3D в СНАБСОФТ:

1. Приобретая лицензии КОМПАС-3D у нас как у авторизованного поставщика, вы сможете получить дополнительную персональную скидку, а при покупках на постоянной основе и в больших объемах – корпоративную скидку.
2. Если в одном заказе вы будете покупать несколько лицензий одного и того же продукта, то в зависимости от количества получите соответствующую количественную скидку, которая может достигать 20%.
3. Если у вас есть САПР других производителей (в том числе ушедших с российского рынка), то при переходе с них вы можете получить скидки по акциям Трейд-ин. Замещение и Трейд-ин. DWG.
4. Если у вас имеются старые версии КОМПАС-3D, то можно с приличной скидкой купить обновления (апгрейды) до новой актуальной версии, не приобретая при этом новую лицензию за полную стоимость.
5. Если вы не знакомы с продуктом, который хотите приобрести, то мы можем бесплатно предоставить вам полнофункциональную 30-дневную пробную версию со всеми установленными приложениями и библиотеками, что позволит выбрать оптимальную конфигурацию КОМПАС, подходящую именно вам и соответствующую вашим задачам, не переплачивая за ненужные функции. Например, если в своей работе вы используете только 2D-чертежи, то вполне может быть достаточно купить решения для 2D-проектирования: КОМПАС-График или КОМПАС-Строитель, которые получатся cущественно дешевле КОМПАСА-3D.
6. Вы можете купить уже готовые Комплекты, состоящие из продуктов КОМПАС-3D, приложений и библиотек, подобранных под определенные отрасли и задачи. Покупка комплекта значительно дешевле приобретения приложений по-отдельности.
7. Если ваша организация - учебное заведение, то для вас предусмотрен специальный прайс с учебными комплектами КОМПАС-3D, цены на которые в разы ниже цен коммерческих решений.
8. Приобретая КОМПАС-3D у нас, вы сэкономите как на доставке (она у нас всегда бесплатная), так и на времени (мы скомплектуем лицензию в течение 1 дня).

Если нужно купить старую версию Компас-3D

По умолчанию возможно приобретение только актуальной версии КОМПАС-3D. Если необходима покупка предыдущих версий КОМПАС или приложений, нужно согласование вендора. Для этого мы попросим вас написать соответствующее письмо.

Если другой поставщик предлагает цены на КОМПАС ниже прайсовых

Продажа ПО АСКОН ниже прайса без согласования с вендором запрещена. В случае демпинга вендор оставляет за собой право отказать в отгрузке ПО.
